山陽ロード工業株式会社
Safe Factory Environment

産業・工場施設
労働災害を防ぐ、安全区画の正解

特許技術「PG-3型」が、作業員とフォークリフトの接触事故を未然に防止
24時間365日、止まらない安全を物理的に保証します

01 Features

選ばれる理由

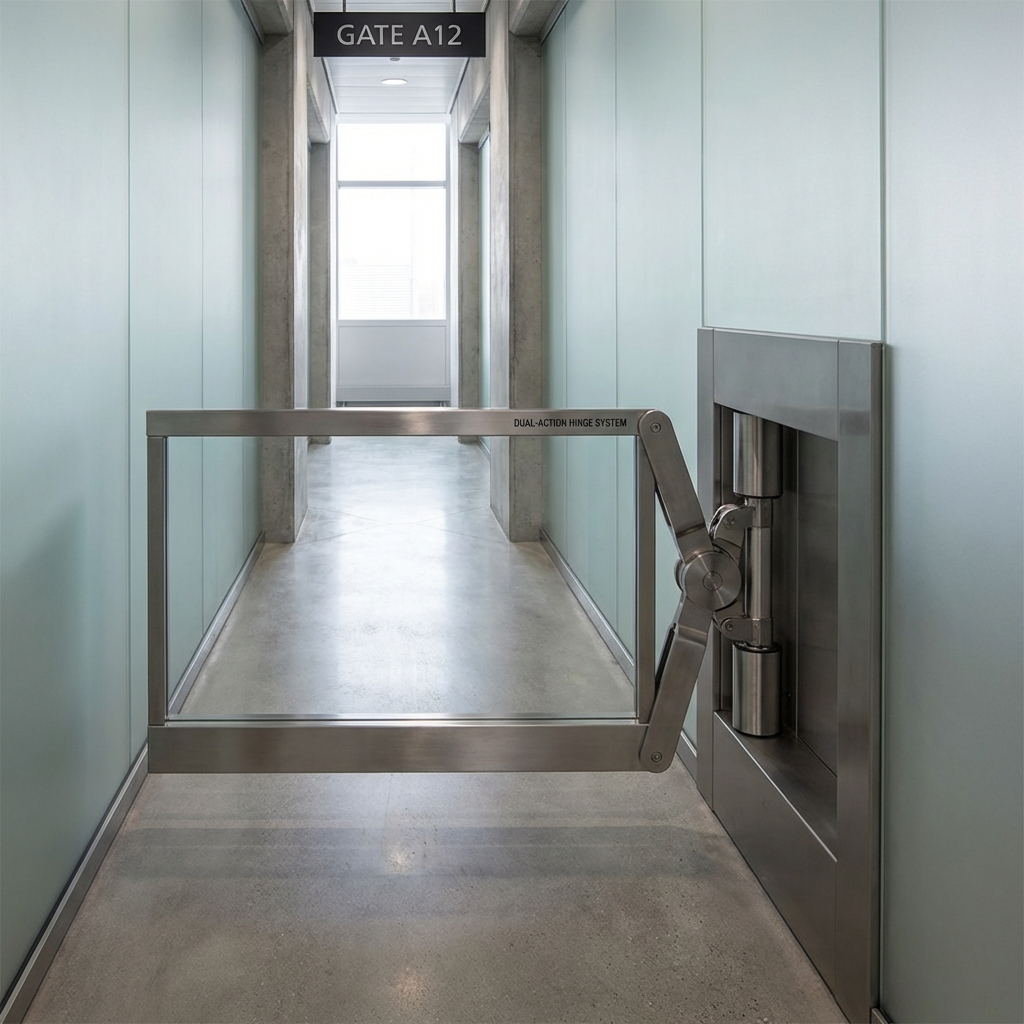

作業環境を妨げない設計

電源不要のコンパクト設計 作業ラインの入口や通路など、限られたスペースにもスマートに配置可能です

現場作業員の安全を最優先

油圧による緩やかなアーム降下 重機作業や搬入作業が行われる現場でも、確実かつ安全にエリアを遮断します

特殊な現場環境に対応

「両様稼働」により、天井の低い地下通路やマテハン機器の境界など、あらゆる条件下で遮断を実現します

02 Specifications

製品仕様・図面

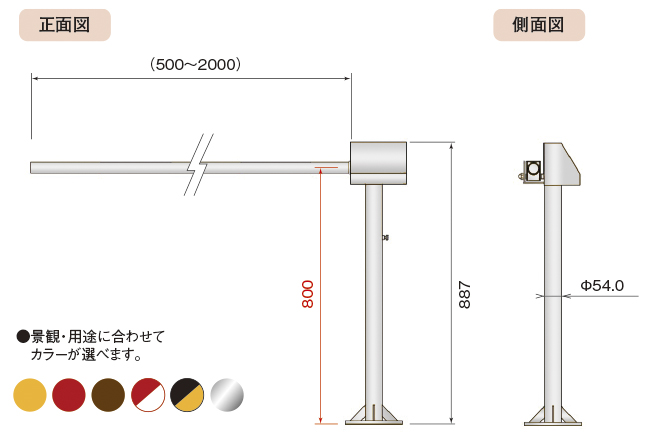

PG-3型 図面

第4種踏切用遮断機 [PG-3型] 公式図面

主要テクニカルスペック

種類 基礎タイプ・ベースプレートタイプ
本体支柱 STKM13A（JIS G 3445） 塗装：グレーまたは黄色（標準色）
※上記以外は特注塗装となりますのでご相談ください。
遮断バー GFRP中空パイプ Φ30.0×L500mm〜L2000mm
反射シート 封入レンズ型 再帰反射シート
可動範囲 水平90°、垂直90° 可動 ※タイプにより異なります。
基礎サイズ ・本体支柱基礎 □300×H400
構造計算 提出不可（簡易構造の為）

出典：山陽ロード工業 公式サイト（製品詳細）

※予告無く仕様を変更することがありますので、ご了承ください。

独自の「進入・退出」メカニズム

PG型歩行者用遮断機の仕組み
1 簡単操作

遮断バーの閉開は垂直及び水平方向に設定可能で逆流を防止します。また開けた後の重力で元の位置に戻る半自動と手動が選べます

2 らくらく設置

シンプルな形状で、ウエイトがないので狭い場所でも設置可能。また、幅員に応じて遮断機バーの長さは任意で設置可能です

3 保守性の向上

単体での交換が可能なので、遮断機バー折損時や回転ヘッド故障時のスピーディーな保守作業を実施可能です

⚠️ 進入：セーフティ・アップ

遮断機を「垂直に上げて」進入 （誤進入を防ぐため、前方押し込みはロック）

✅ 退出：イージー・アウト

上に「上げる」、または外側に「押し開く」ことも可能

✨ 油圧式緩降下・オートリターン機能：人の目と手に寄り添う「安全設計」

出典：山陽ロード工業 公式サイト

03 Cost Benefit

低コストで社会課題を解決

従来の電動・自動システム

多額の初期・維持コスト

  • ❌ 膨大な電気配線・路盤工事が必要
  • ❌ 専門業者による継続的な保守契約
  • ❌ 停電時のバックアップ・復旧対応
PG-3型（あんしんガード）

革新的な手動遮断システム

圧倒的なコストダウン

  • ✅ 設置工事はわずか30分で完了
  • ✅ ランニングコスト・電気代 ￥0
  • ✅ 全国約2,500箇所の安全を現実にする経済性
04 Flow

導入までの流れ

お問い合わせ

まずはフォームにて、お気軽にご連絡ください。製品概要や概算を知りたい等のご相談も歓迎です

現地調査・ヒアリング

専門スタッフが実際の設置場所にお伺いします（オンラインも可）。通路幅や壁の干渉を確認し、最適なタイプを選定します

ご提案・お見積り

現地調査に基づいた詳細な御見積書と、最適な設置案をご提示します。バーの長さ指定等のカスタマイズも承ります

納品・設置工事

設置は最短30分で完了可能です。特殊な電気工事が不要なため、公共施設の営業時間外や深夜でも迅速に立ち上げられます

05 Use Cases

設置例・活用シーン

工場、物流拠点、原子力設備。一瞬の油断も許されない現場の「確実な安全」を提供します。

PG型歩行者用遮断機 設置事例

出典：山陽ロード工業 公式サイト（設置イメージ引用元）

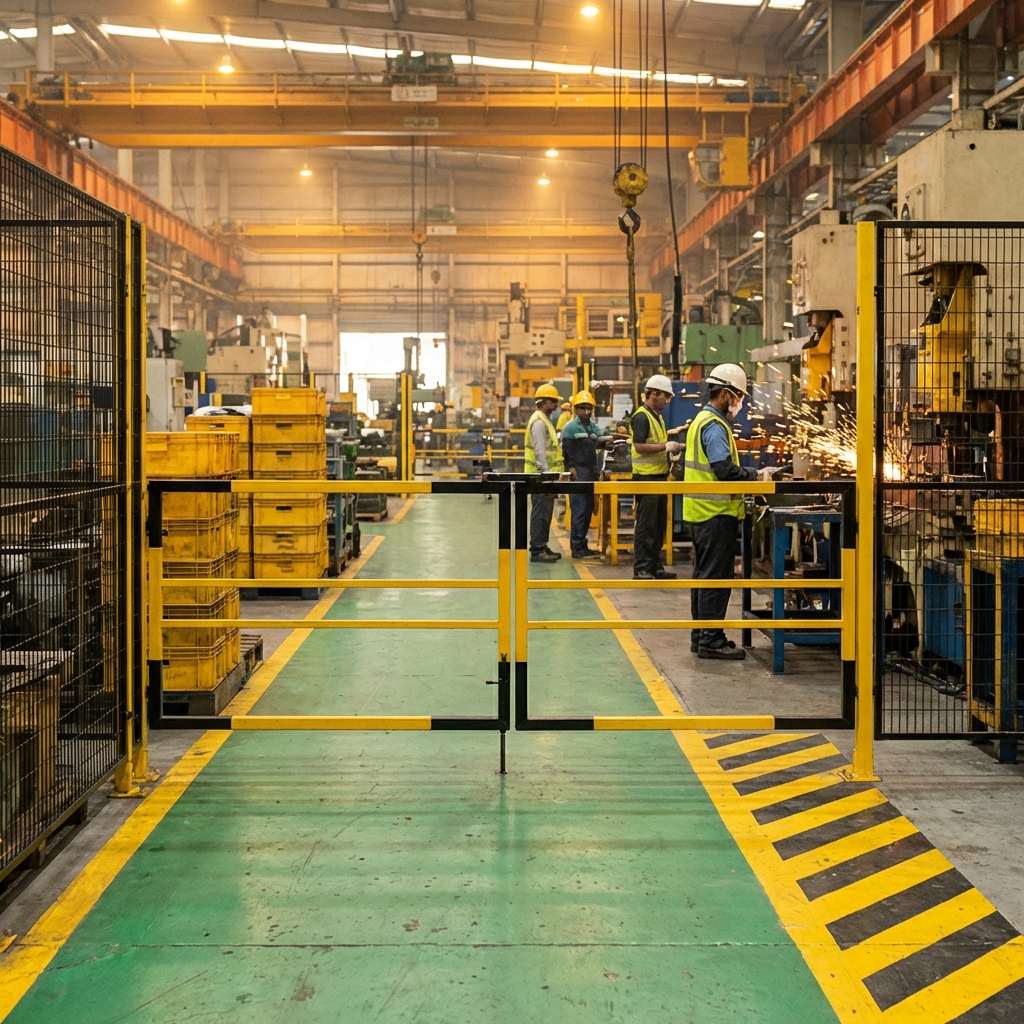

作業ライン・作業エリア境界

作業ライン・
作業エリア境界

製造ラインと通路の境界、フォークリフト走行エリアの区分けに。電源不要で即座に確実な物理遮断を構築可能です。

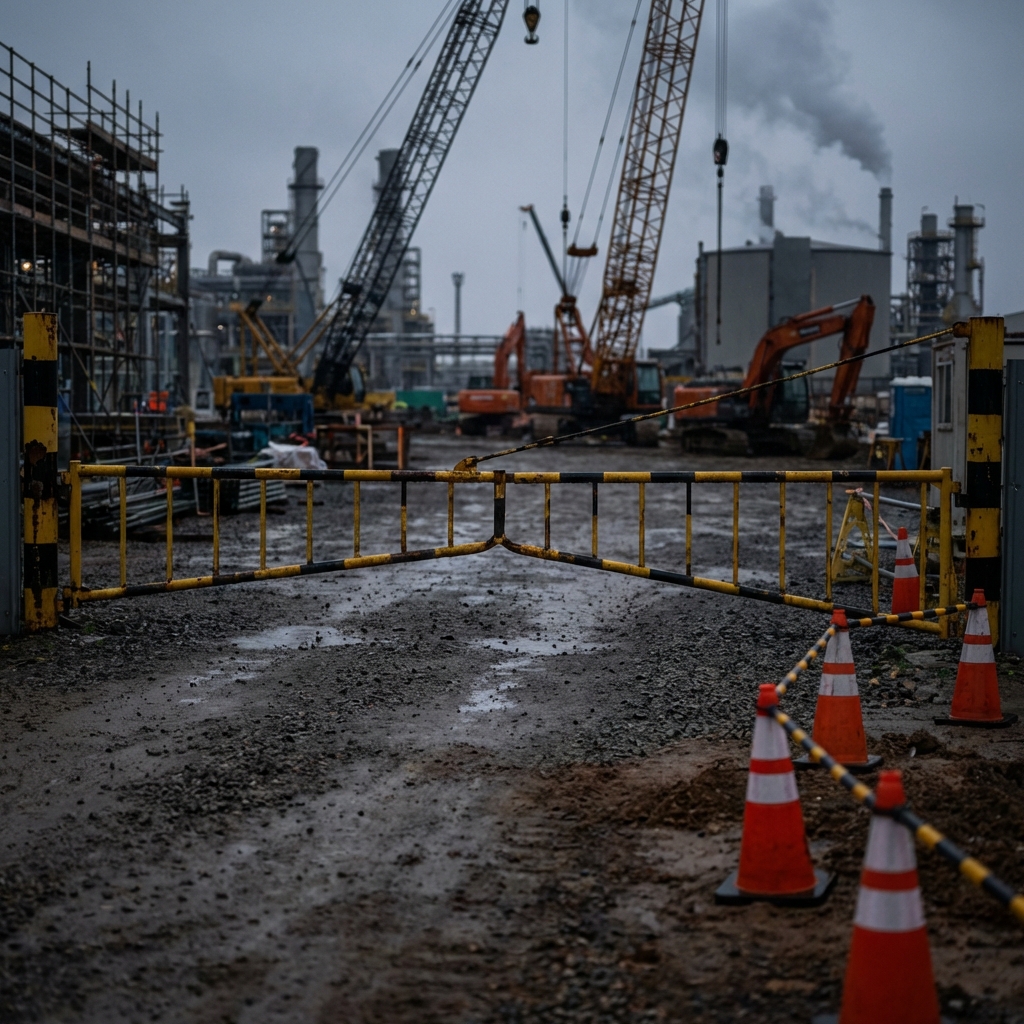

物流倉庫・トラックヤード

物流倉庫・
トラックヤード

トラックの荷卸しエリアや屋外の入出荷ゲートに。雨天や夜間でも視認性が高く、大型車両と作業員の動線を確実に分離します。

製造ライン・重機エリア

製造ライン・
重機エリア

大型機械やプレス機の稼働エリアを物理的に区分け。フォークリフトや作業員の動線を整理し、接触事故を未然に防ぎます。

各設置事例の詳細は公式サイトをご覧ください：山陽ロード工業 公式サイト

06 FAQ

よくあるご質問

Q. 本体やバーの色を指定することは可能ですか？

はい、可能です。標準色はグレーまたは黄色（支柱）、黄色・黒または白・赤（バー）ですが、施設の内装に合わせた特注塗装も承っておりますので、お気軽にご相談ください

Q. 沿岸部の工場など、塩害が気になる場所でも使用できますか？

はい。PG-3型は鉄道の踏切機としても採用されており、防錆性能に優れた塗装と堅牢な物理機構を備えています。沿岸部や降雪地域などの過酷な環境下でも多くの導入実績がございます

Q. メンテナンス頻度はどの程度必要でしょうか？

完全手動式（油圧制御）のため、電動式に比べてメンテナンス負荷は非常に低いです。定期的な動作確認と必要に応じた注油等で、長期間安定して動作し続ける物理構造となっております

Contact

お問い合わせ

製品に関するご相談・お見積りのご依頼など、お気軽にお問い合わせください。
